Kable SAS. Przewodnik po okablowaniu dla SAS wersja 2

Informacje zawarte w tym dokumencie są specyficzne dla SAS-4.1 ( INCITS 567 ). W momencie publikacji tego dokumentu SAS-4.1 nie został sfinalizowany. Nie przewiduje się jednak żadnych zmian technicznych przed jego wydaniem.

PRZESTARZAŁE ZŁĄCZA I KABLE

Wraz z wprowadzeniem standardu SAS-4.1 niektóre złącza i zespoły kabli zostały usunięte ze względu na brak obsługi prędkości sygnału określonych w standardzie, dlatego nie zostaną one szczegółowo omówione w tym przewodniku. Te nieobsługiwane złącza i kable obejmują:

  • Dysk SAS o dużej gęstości
  • SAS (4i)
  • Mini SAS (4i i 4x)

Więcej informacji na temat tych złączy i kabli można znaleźć w poprzednich wersjach standardu SAS.

Zawartość

  1. Złącza i zestawy kabli
    • Złącza SAS
    • Zespoły kabli SAS
      • Wewnętrzne zespoły kabli SAS
      • Zespoły kabli zewnętrznych SAS
  1. Plugfesty
  2. Bibliografia

Rysunki

  1. Złącze kabla napędu jednoportowego do złącza kabla sygnałowego SATA
  2. Złącze kabla dwuportowego do 2 złączy kabla sygnałowego SATA
  3. Złącze kabla napędu MultiLink do 4 złączy kabla sygnałowego SATA
  4. SlimSAS 4i do Mini SAS HD 4i
  5. MiniLink 8i do Mini SAS HD 8i
  6. Dysk SlimSAS 4i do 4 SAS
  7. SAS MiniLink 8i do 2 Mini SAS HD 4i
  8. Mini SAS HD 8x do 2 Mini SAS HD 4x
  9. QSFP do QSFP

Tabele

Tabela 1: Złącza SAS-4.1

1. Złącza i zespoły kabli

1.1. Złącza SAS

Złącza zdefiniowane w SAS-4.1 pokazano w tabeli 1. Więcej informacji można znaleźć w sekcji 5.4.3 w SAS-4.1.

Tabela 1: Złącza SAS-4.1

Złącze Dokumentacja
Wewnętrzny Dysk SAS SFF-8482 (SFF-8223, SFF-8323, SFF-8523)
Dysk SAS Multilink SFF-8630
Wielofunkcyjny 6X Nieekranowany SFF-8639
Mikro SAS SFF-8486 (SFF-8147)
Mini SAS HD (4i, 8i i 16i) SFF-8643
SlimSAS (4i i 8i) SFF-8654
SAS MiniLink (4i i 8i) SFF-8611 i SFF-8612
Zewnętrzny Mini SAS HD (4x, 8x i 16x) SFF-8644
QSFP SFF-8662 i SFF-8672

1.2. Zespoły kabli SAS

SAS-4.1 definiuje następujące typy zespołów kabli:

  • Wewnętrzne zespoły kabli
    • Zespoły kabli napędu wewnętrznego
    • Wewnętrzne symetryczne zespoły kabli
    • Wewnętrzne zespoły kabli wentylatora
  • Zewnętrzne zespoły kabli

Wymagania dotyczące tych kabli są dokładniej określone w poniższych podsekcjach.

1.2.1. Wewnętrzne zespoły kabli SAS

  • Zespoły kabli napędu wewnętrznego SAS

Poniżej opisano podstawowe wymagania, wymagania dotyczące wstęgi bocznej oraz określone typy zespołów kabli dla wewnętrznych zespołów kabli SAS. Więcej informacji można znaleźć w sekcji 5.4.4.1.1 w SAS-4.1.

PODSTAWOWE WYMAGANIA

Zespół kabla dysku SAS ma następujące cechy:

  • Połączenia zasilania, diody LED GOTOWOŚCI i WYŁĄCZENIA ZASILANIA są zależne od dostawcy
  • Urządzenie inicjatora SAS wykorzystuje złącze wtykowe hosta SATA do połączenia z zespołem kabla dysku SAS
  • Przypisanie sygnału dla inicjatora SAS lub urządzenia ekspandera z tym złączem jest takie samo, jak zdefiniowane dla hosta SATA
WYMAGANIA DOTYCZĄCE PASMA BOCZNEGO

Sygnały wstęgi bocznej nie są używane w kablach napędowych.

TYPY ZESPOŁÓW PRZEWODÓW NAPĘDU WEWNĘTRZNEGO SAS

Następujące typy wewnętrznych zespołów kabli napędu są zdefiniowane w SAS-4.1. Pierwsze wymienione złącze łączy się z urządzeniem docelowym SAS. Drugie złącze na liście łączy się z urządzeniem inicjującym SAS lub urządzeniem ekspandera. Więcej informacji można znaleźć w sekcji 5.4.4.1.1 w SAS-4.1.

  • Jednoportowe złącze kabla napędu do złącza kabla sygnałowego SATA
  • Dwuportowe złącze kabla napędu do 2 złączy kabla sygnałowego SATA
  • Złącze kabla SAS MultiLink Drive do 4 złączy kabla sygnałowego SATA



Złącze kabla napędu jednoportowego do złącza kabla sygnałowego SATA
Rys. 1: Złącze kabla napędu jednoportowego do złącza kabla sygnałowego SATA
img-3

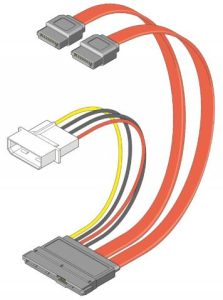

Rys. 2: Złącze kabla dwuportowego do 2 złączy kabla sygnałowego SATA



img-4
Rys. 3: Złącze kabla napędu MultiLink do 4 złączy kabla sygnałowego SATA



1.2.1.2. Typy zespołów wewnętrznych kabli symetrycznych SAS

Kable symetryczne definiuje się jako posiadające jedno złącze na każdym końcu kabla (UWAGA: złącza na obu końcach kabla nie muszą być tego samego typu). Poniżej opisano podstawowe wymagania, wymagania dotyczące wstęgi bocznej oraz określone typy zespołów kabli dla wewnętrznych symetrycznych zespołów kabli SAS. Więcej informacji można znaleźć w sekcji 5.4.4.1.2 w SAS-4.1.

PODSTAWOWE WYMAGANIA

Wewnętrzny zespół kabla symetrycznego SAS ma następujące cechy:

  • Sygnały TX na jednym końcu kabla łączą się z sygnałami RX na drugim końcu (np. TX+ łączy się z RX+)
  • Wewnętrzne symetryczne zespoły kabli SAS powinny być oznaczone, aby wskazać, ile łączy fizycznych jest w zestawie (np. 1X, 2X, 3X lub 4X na obudowie każdego złącza)
  • Jeden lub więcej sygnałów powrotnych (sygnały uziemienia) mogą być połączone razem (wspólne) w zespołach kablowych

WYMAGANIA DOTYCZĄCE PASMA BOCZNEGO

Następujące wymagania wstęgi bocznej mają zastosowanie do wszystkich wewnętrznych kabli symetrycznych SAS:

  • W przypadku aplikacji łączących kontroler z płytą montażową:
    • Jeśli zespoły kabli mają ten sam typ złącza na każdym końcu, sygnały SIDEBAND na kontrolerze są dołączone do odpowiednich sygnałów SIDBAND na płycie montażowej (np. SIDEBAND 0 kontrolera jest podłączony do SIDEBAND 0 płyty montażowej)
    • Jeśli zespoły kabli mają różne typy złączy na każdym końcu, odpowiednie tabele przypisania styków w sekcji 5.4.3.3 normy SAS-4.1 mogą wymagać innych połączeń sygnałowych niż pokazano na rysunkach normy w celu podłączenia odpowiednich sygnałów SIDEBAND, w zależności od złącza typ, który jest podłączony do kontrolera
    • UWAGA: Sygnały SIDEBAND + i SIDEBAND – nie są obsługiwane przez złącza wtykowe kabli Mini SAS HD 4i i 8i
  • W przypadku aplikacji między kontrolerami:
    • Sygnały SIDEBAND na jednym kontrolerze nie są dołączane do odpowiadających im sygnałów SIDEBAND na drugim kontrolerze (np. SIDEBAND 0 jednego kontrolera jest połączony z SIDEBAND 7 drugiego kontrolera)
    • UWAGA: Sygnały SIDEBAND 8 i SIDEBAND 9 nie są obsługiwane przez złącza wtykowe kabli Mini SAS HD 4i lub 8i

Istnieje wiele zastosowań tych zespołów kabli, które obejmują interfejsy inne niż SAS. SFF-9402 zawiera odniesienie do przypisań sygnałów SAS i PCIe dla określonych zestawów kabli zdefiniowanych w SAS-4.1. W celu zapewnienia kompatybilności sygnałów SIDEBAND zalecane przypisanie pinów sygnału SIDEBAND jest podane w SFF-8448.



TYPY MONTAŻU WEWNĘTRZNYCH SYMETRYCZNYCH KABLI SAS

Następujące wewnętrzne kable symetryczne są zdefiniowane przez SAS-4.1:

  • Mini SAS HD 4i do Mini SAS HD 4i
  • Mini SAS HD 8i do Mini SAS HD 8i
  • SlimSAS 4i do SlimSAS 4i
  • SlimSAS 4i do Mini SAS HD 4i
  • SlimSAS 8i do SlimSAS 8i
  • SlimSAS 8i do Mini SAS HD 8i
  • SAS MiniLink 4i do SAS MiniLink 4i
  • SAS MiniLink 4i do Mini SAS HD 4i
  • SAS MiniLink 8i do SAS MiniLink 8i
  • SAS MiniLink 8i do Mini SAS HD 8i
SlimSAS 4i do Mini SAS HD 4i MiniLink 8i do Mini SAS HD 8i
Rys. 4: SlimSAS 4i do Mini SAS HD 4i Rys. 5: MiniLink 8i do Mini SAS HD 8i

1.2.1.3. Typy zespołów kabli wewnętrznego wentylatora SAS

Kable Fanout mają jedno złącze na jednym końcu kabla i wiele złączy na drugim końcu. Poniżej opisano podstawowe wymagania, wymagania dotyczące wstęgi bocznej oraz określone typy zespołów kabli dla wewnętrznych zespołów kabli typu fanout SAS. Więcej informacji można znaleźć w sekcji 5.4.4.1.3 w SAS-4.1.

PODSTAWOWE WYMAGANIA

Zespół kabla wewnętrznego wentylatora SAS ma następujące cechy:

  • Sygnały TX na jednym końcu kabla łączą się z sygnałami RX na drugim końcu (np. TX+ łączy się z RX+)
  • Każdy powrót sygnału na jednym końcu zespołu kablowego jest połączony z co najmniej jednym powrotem sygnału na drugim końcu zespołu kablowego
  • Jeden lub więcej sygnałów powrotnych może być połączonych razem (wspólnych) w zespole kablowym
WYMAGANIA DOTYCZĄCE PASMA BOCZNEGO

Następujące wymagania wstęgi bocznej mają zastosowanie do wszystkich wewnętrznych zespołów kabli rozgałęziających SAS:

  • W przypadku aplikacji łączących kontroler z płytą montażową:
    • Jeśli zespoły kabli mają ten sam typ złącza na każdym końcu, sygnały SIDEBAND na kontrolerze są dołączone do odpowiednich sygnałów SIDEBAND na płycie montażowej (np. SIDEBAND 0 kontrolera jest podłączony do SIDEEBAND 0 płyty montażowej)
    • Jeśli zespoły kabli mają różne typy złączy na każdym końcu, odpowiednie tabele przypisania styków w sekcji 5.4.3.3 SAS-4.1 mogą wymagać innych połączeń sygnałowych niż pokazano w specyfikacji w celu podłączenia odpowiednich sygnałów SIDEBAND, w zależności od typu złącza, które jest podłączony do sterownika
    • UWAGA: Sygnały SIDEBAND + i SIDEBAND – nie są obsługiwane przez złącza wtykowe kabla Mini SAS HD 4i lub 8i
    • UWAGA: W złączu gniazda kabla dysku SAS ani w złączu gniazda kabla sygnałowego SATA nie są obsługiwane żadne paski boczne
  • W przypadku aplikacji między kontrolerami:
    • Sygnały SIDEBAND na jednym kontrolerze nie są dołączane do odpowiadających im sygnałów SIDEBAND na drugim kontrolerze (np. SIDEBAND 0 jednego kontrolera jest podłączony do SIDEBAND 7 drugiego kontrolera)
    • Sygnały SIDEBAND 8 i SIDEBAND 9 nie są obsługiwane przez złącza wtykowe kabla Mini SAS HD 4i lub 8i
    • Żadne paski boczne nie są obsługiwane w gnieździe kabla dysku SAS ani w złączu gniazda kabla sygnałowego SATA



TYPY MONTAŻU PRZEWODÓW WEWNĘTRZNYCH SAS

SAS-4.1 definiuje następujące wewnętrzne kable rozgałęziające:

  • Mini SAS HD 4i do 4 dysków SAS
  • SlimSAS 4i do 4 dysków SAS
  • Sygnał SlimSAS 4i do 4 SATA
  • SlimSAS 8i na 2 SlimSAS 4i
  • SlimSAS 8i na 2 Mini SAS HD 4i
  • SAS MiniLink 4i do 4 dysków SAS
  • Sygnał SAS MiniLink 4i do 4 SATA
  • SAS MiniLink 8i na 2 SAS MiniLink 4i
  • SAS MiniLink 8i na 2 Mini SAS HD 4i
  • 4 SATA do Mini SAS HD 4i
Kable SAS - SlimSAS 4i do 4 SAS SAS MiniLink 8i do 2 Mini SAS HD 4i

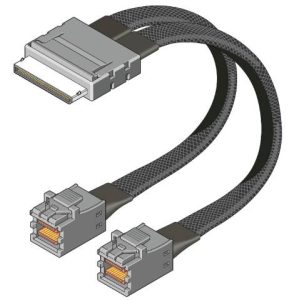

Rys. 6: SlimSAS 4i do 4 SAS Rys. 7: SAS MiniLink 8i do 2 Mini SAS HD 4i

1.2.2. Zespoły kabli zewnętrznych SAS

Poniżej opisano podstawowe wymagania, wymagania dotyczące wstęgi bocznej oraz określone typy zestawów kabli dla zewnętrznych zestawów kabli SAS (symetryczny i fanout). Więcej informacji można znaleźć w sekcji 5.4.4.2 w SAS-4.1.

PODSTAWOWE WYMAGANIA

Zewnętrzny zespół kabla SAS ma następujące cechy:

  • Zespoły kabli zewnętrznych SAS nie obejmują:
    • Moc
    • Sygnał LED GOTOWY
    • Sygnał WYŁĄCZENIA ZASILANIA
  • Złącze zawsze obsługuje cztery lub osiem łączy fizycznych, ale kabel może obsługiwać od jednego do ośmiu łączy fizycznych. Zespoły kabli zewnętrznych SAS powinny być oznaczone, aby wskazać, ile łączy fizycznych (np. 1X, 2X, 3X itd.)
  • Sygnały TX na jednym końcu są połączone z odpowiednimi sygnałami RX na drugim końcu (np. TX 0+ jednego złącza jest połączone z RX 0+ na drugim złączu)
  • Powroty sygnału nie są podłączone do UZIEMIENIA PODWOZIA w zespole kabli
WYMAGANIA DOTYCZĄCE PASMA BOCZNEGO

Brak. Cała komunikacja między urządzeniami odbywa się w paśmie.

RODZAJE MONTAŻU KABLI ZEWNĘTRZNYCH SAS

Następujące kable zewnętrzne (symetryczne i rozgałęzione) są zdefiniowane przez SAS-4.1:

  • Mini SAS HD 4x do Mini SAS HD 4x
  • Mini SAS HD 8x do Mini SAS HD 8x
  • Mini SAS HD 8x na 2 Mini SAS HD 4x
  • QSFP do QSFP
Mini SAS HD 8x do 2 Mini SAS HD 4x QSFP do QSFP

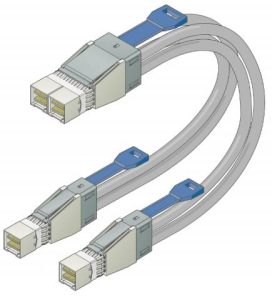

Rys. 8: Mini SAS HD 8x do 2 Mini SAS HD 4x Rys. 9: QSFP do QSFP

2. Plugfesty

Jedną z najważniejszych ról SCSI Trade Association jest promowanie interoperacyjności i konfigurowalności infrastruktury SAS/SCSI. Najlepszym sposobem zademonstrowania tego są testy interoperacyjności zwane plugfestami. Ponieważ obecny standard staje się stabilny, STA zacznie organizować wtyczki w celu przetestowania zgodności ze standardem. Łącząc wielu dostawców komponentów SAS w zewnętrznym ośrodku testowym, mogą oni przetestować interoperacyjność swoich urządzeń SAS z innymi dostawcami. Jest to najlepszy sposób, aby upewnić się, że standard został napisany w taki sposób, że wszyscy współpracują w ten sam sposób, zapewniając interoperacyjność i mniej problemów dla użytkownika końcowego.

Aby uzyskać informacje o nadchodzących plugfestach sponsorowanych przez STA, odwiedź naszą stronę internetową: https://www.scsi ta.org/sas – plugfest -program/ .

4. Referencje

W niniejszym dokumencie przywołano następujące normy i specyfikacje:

  • INCITS 567: Serial Attached SCSI (SAS-1)
  • SFF-8147: obudowa 54 mm x 5 mm ze złączem Micro SAS
  • SFF-8223: 5-calowy dysk ze złączem szeregowym
  • SFF-8323: 5-calowy dysk ze złączem szeregowym
  • SFF-8482: Złącze szeregowe 2X nieekranowane złącze
  • SFF-8486: Złącze szeregowe 4X nieekranowane
  • SFF-8523: 25-calowy dysk ze złączem szeregowym
  • SFF-8611: Zespoły kabli wejścia/wyjścia MiniLink 4/8X
  • SFF-8612: Ekranowane złącze wejścia/wyjścia MiniLink 4/8X
  • SFF-8630: złącze szeregowe 4X nieekranowane
  • SFF-8643: Mini Multilane 4/8X 12 Gb/s nieekranowana klatka/złącze (HD12un)
  • SFF-8644: Mini Multilane 4/8X 12 Gb/s ekranowana klatka/złącze (HD12sh)
  • SFF-8654: Nieekranowane złącze we/wy 6 mm 4/8X
  • SFF-8662: złącze QSFP+ 4X 28 Gb/s (styl A)
  • SFF-8672: Złącze QSFP+ 4X 28 Gb/s (styl B)

Specyfikacje SFF dostępne są pod adresem: https: //ww.snia. org/technology-community/sff/specyfikacje
